رطوبت، گرد و غبار و نفوذ حشرات، بزرگترین دشمنان تجهیزات الکتریکی و تابلوهای برق هستند. یک جرقه کوچک ناشی از نفوذ آب میتواند خسارات میلیاردی به خطوط تولید و سیستمهای صنعتی وارد کند. پاسخ اصلی و استاندارد به این چالش، آب بندی تابلو برق با تزریق فوم پلی یورتان است. این روش به عنوان مطمئنترین و بادوامترین راهکار عایقکاری در صنایع مدرن شناخته میشود که استاندارد حفاظت دسترسی (IP) تجهیزات را به شدت افزایش میدهد.
در این مقاله تخصصی، قصد داریم به زبان ساده اما با تکیه بر استانداردهای مهندسی، صفر تا صد فرآیند تزریق فوم پلی یورتان (PU) برای آببندی تابلوهای برق، دستگاههای تزریق نوار فوم، مزایا، استانداردها و نکات کلیدی آن را بررسی کنیم. اگر به دنبال افزایش طول عمر تجهیزات الکتریکی خود و کاهش هزینههای تعمیر و نگهداری هستید، این راهنما برای شما نوشته شده است.
چرا آب بندی تابلو برق اهمیت حیاتی دارد؟
تابلوهای برق صنعتی (Enclosures) قلب تپنده هر کارخانه، ساختمان یا نیروگاه هستند. این محفظهها وظیفه دارند از قطعات حساس مانند کنتاکتورها، PLCها، فیوزها و درایوها محافظت کنند.
خطرات عدم عایقکاری مناسب تابلو برق
- اتصال کوتاه و آتشسوزی: ورود کوچکترین قطرات باران یا حتی رطوبت محیطی بالا میتواند باعث ایجاد آرک زدن (Arcing) و آتشسوزی شود.
- اکسیداسیون و خوردگی: قطعات مسی و فلزی داخل تابلو در صورت مجاورت با هوا و رطوبت دچار زنگزدگی شده و رسانایی خود را از دست میدهند.
- تجمع گرد و غبار: ورود ذرات معلق به مرور زمان مانند یک لایه عایق حرارتی روی قطعات عمل کرده و مانع خنک شدن آنها میشود که در نهایت سوختن تجهیزات را به همراه دارد.
انتخاب روش مناسب برای عایقکاری، نه یک هزینه اضافی، بلکه یک سرمایهگذاری هوشمندانه برای تضمین امنیت جانی پرسنل و سلامت تجهیزات گرانقیمت است.
آب بندی تابلو برق با تزریق فوم پلی یورتان چیست؟
روشهای سنتی آببندی شامل چسباندن دستی لاستیکهای درزگیر (مانند نوار EPDM یا اسفنجی) با چسب بود. این روشها به دلیل خطای انسانی، ایجاد درز در محل تلاقی دو سر نوار، و پوسیدگی سریع چسب، کارایی بلندمدتی نداشتند.

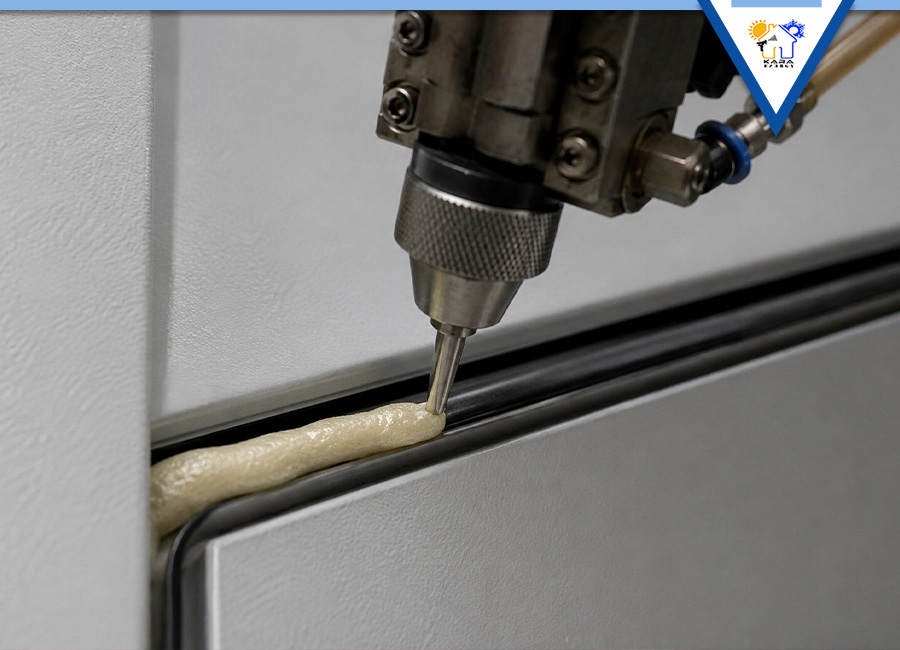

در مقابل، آب بندی تابلو برق با تزریق فوم پلی یورتان یک فرآیند کاملاً اتوماتیک و یکپارچه است. در این روش، مواد اولیه پلی یورتان (شامل رزین و هاردنر) توسط دستگاههای دیسپنسینگ رباتیک (CNC) به صورت مایع روی شیار درب تابلو برق تزریق میشوند. این مواد پس از چند دقیقه واکنش شیمیایی، پف کرده و به یک نوار فوم ابریشمی، بدون درز (Seamless) و فوقالعاده منعطف تبدیل میشوند.
مزایای بیپدید فوم پلی یورتان در مقایسه با روشهای سنتی
| ویژگی | نوار فوم پلی یورتان تزریقی (رباتیک) | لاستیکهای درزگیر سنتی (دستی) |
| وجود درز و شکاف | کاملاً یکپارچه و بدون هیچگونه درز (100% عایق) | دارای محل برش و تلاقی (احتمال نفوذ بالا) |
| چسبندگی به سطح | چسبندگی شیمیایی ذاتی و فوقالعاده قوی | نیازمند چسب جانبی با احتمال کنده شدن |
| طول عمر و ماندگاری | بسیار بالا، عدم تغییر شکل در طول زمان | خشک شدن، ترک خوردن و از دست دادن خاصیت ارتجاعی |
| سرعت تولید | بسیار بالا (مناسب برای تیراژهای صنعتی) | کند و وابسته به نیروی انسانی |
| دقت ابعادی | میکرومتری و دقیق به لطف سیستم CNC | خطای بالا در گوشهها و زوایای تند |
مراحل اجرای تزریق فوم پلی یورتان روی تابلو برق
برای دستیابی به بهترین کیفیت در آب بندی تابلو برق با تزریق فوم پلی یورتان، مراحل زیر باید با دقت و توسط دستگاههای کالیبره شده انجام شود:
۱. آمادهسازی سطح (Surface Preparation)
سطح فلز یا پلاستیک تابلو برق باید کاملاً تمیز، خشک و عاری از هرگونه چربی، گرد و غبار یا رنگهای پوسته شده باشد. وجود آلودگی باعث کاهش چسبندگی فوم به بدنه میشود. در برخی موارد از مواد پرایمر برای افزایش چسبندگی استفاده میشود.
۲. برنامهریزی دستگاه CNC
ابعاد و مسیر دقیق شیار درب تابلو برق به نرمافزار دستگاه دیسپنسینگ داده میشود. دستگاه با سرعت و دبی مشخص، مسیر را به صورت سه بعدی (3D) طی میکند.
۳. مخلوطسازی و تزریق (Mixing & Dispensing)
دو جزء اصلی یعنی پلیال (Polyol) و ایزوسیانات (Isocyanate) با نسبتهای وزنی بسیار دقیق در هد مخلوطکن دستگاه ترکیب شده و به صورت یکنواخت در محل مورد نظر تزریق میشوند.

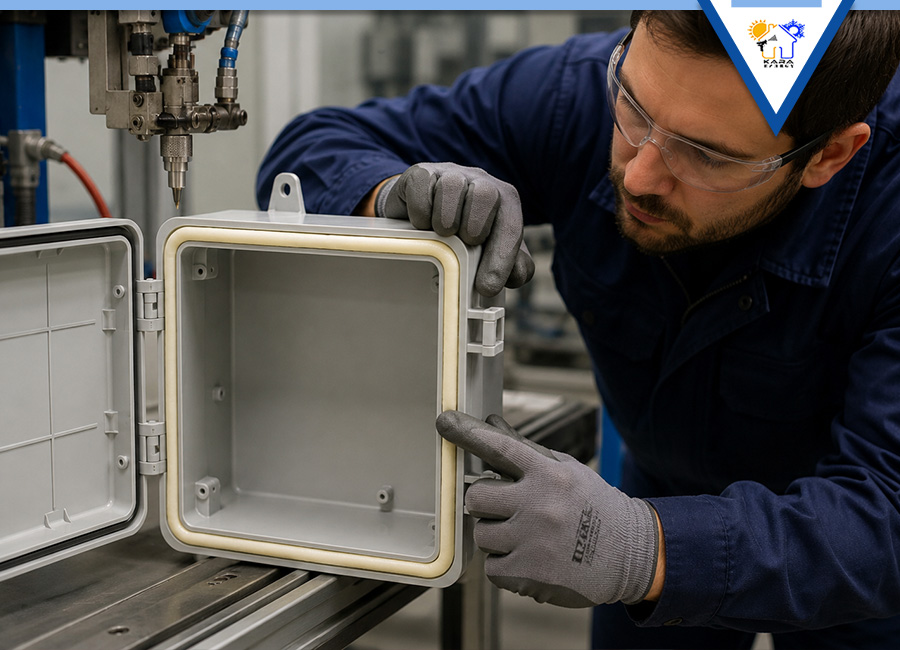

۴. پخت و عملآمادگی (Curing)
ماده تزریق شده پس از حدود 15 الی 30 ثانیه شروع به منبسط شدن (Foaming) میکند. فرآیند خشک شدن سطحی معمولاً چند دقیقه و پخت کامل آن حدود 24 ساعت زمان میبرد. پس از این مدت، تابلو آماده بهرهبرداری و مونتاژ قطعات است.
انواع دستگاههای تزریق فوم تابلو برق
برای اجرای این فرآیند، از دستگاههای تزریق فوم دو جزئی استفاده میشود. این دستگاهها بر اساس مکانیزم مخلوطسازی به دو دسته اصلی تقسیم میشوند:
دستگاههای تزریق فوم فشار پایین (Low-Pressure Machines)
در این سیستمها، دو جزء مواد با فشار کمی وارد هد شده و توسط یک میکسر مکانیکی (موتوردار) با هم مخلوط میشوند. این روش به دلیل کنترل شستشوی راحتتر و دقت بالا در دبیهای کم، برای تابلوهای برق بسیار پرکاربرد است. شستشوی هد در این دستگاهها معمولاً با آب یا حلالهای سازگار با محیط زیست انجام میشود.
دستگاههای تزریق فوم فشار بالا (High-Pressure Machines)
مخلوطسازی در این دستگاهها ناشی از برخورد شدید دو ماده با فشار بسیار بالا (بیش از 100 بار) در یک اتاقک کوچک است. این روش نیازی به شستشوی مکانیکی ندارد اما بیشتر برای قطعات بزرگ با حجم تزریق بالا (مانند صندلی خودرو یا ساندویچ پانلها) کاربرد دارد و کمتر در درزگیری دقیق تابلوها استفاده میشود.
نکات کلیدی و استانداردهای مهندسی در عایقکاری با فوم
عملکرد صحیح نوار فوم به عوامل محیطی و شیمیایی متعددی وابسته است. اگر به عنوان یک مهندس ناظر یا تولیدکننده تابلو برق فعالیت میکنید، توجه به نکات زیر الزامی است:
دمای محیط کارگاه در زمان تزریق باید بین 15 تا 30 درجه سلسیوس کنترل شود. دماهای پایینتر سرعت واکنش را به شدت کاهش داده و کیفیت پف فوم را مختل میکنند؛ دماهای بالاتر نیز باعث پخت سریع و ناهمگون فوم میشوند.
- کنترل رطوبت مواد: ایزوسیانات به شدت به رطوبت هوا حساس است. ورود رطوبت به مخازن دستگاه باعث کریستالیزه شدن ماده و انسداد نازلها میشود. استفاده از سیستمهای خشککن هوا (Air Dryers) برای مخازن الزامی است.
- نسبت ترکیب (Mixing Ratio): انحراف از نسبت تعیینشده توسط شرکت سازنده مواد، میتواند منجر به نرمی بیش از حد (چسبناک ماندن فوم) یا سختی و شکنندگی نوار عایق شود.
عایق بندی تابلو برق؛ یک ضرورت برای ایمنی
آب بندی تابلو برق با تزریق فوم پلی یورتان دیگر یک آپشن لوکس نیست، بلکه یک ضرورت مهندسی برای تضمین ایمنی و پایداری سیستمهای الکتریکی است. حذف درزها، ماندگاری بالا، مقاومت عالی در برابر شرایط جوی و دسترسی به استانداردهای بالایی نظیر IP66، این روش را به انتخاب اول صنایع بزرگ تبدیل کرده است.
اگر شما هم به عنوان تولیدکننده تابلو برق یا مدیر تعمیرات و نگهداری یک مجموعه صنعتی به دنبال ارتقای کیفیت محصولات و سازههای خود هستید، زمان آن رسیده که روشهای سنتی را کنار بگذارید. برای کسب اطلاعات بیشتر، مشاوره تخصصی در زمینه خرید فوم تزریقی پلی یورتان، با کارشناسان ما در کارا انرژی تماس بگیرید تا بهترین راهکار متناسب با نیاز خط تولیدتان را به شما معرفی کنیم.
